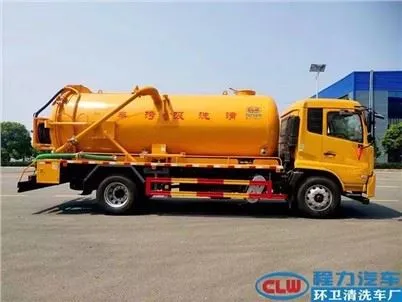

15 m3 Vysokotlakový kanalizačný sací vozidlo

Parameter produktu

Názov produktu	15 m3Vysokotlakový kanalizačný sací vozidlo	Značka	Chengli
Gvw	18000 kg	Obrubník	13400 kg
Menovitá kapacita	4470 kg	Palivový typ	Nafta
Rozmer	9150 × 2500 × 3500 mm	Rázvor	4700 mm
Č.	2	Objem ropnej nádrže	200L
Značka podvozku	Dongfeng	Metóda pohonu	4*2
Pneumatika	6+1	Veľkosť pneumatík	10.00R20
Emisný štandard	Euro 3	Batéria	24V
Model motora	Výrobca motora	Posun (ml)	Sila (kw)
B6.2NS6B210	Dongfeng Cummins Motor Co., Ltd.	6200	154
S stierače, svetlá, roh, klimatizácia, napájacie okná, rádio atď.



Funkcie a aplikácie produktu



Vysokotlakový kanalizačný kamión sa používa hlavne na mestský chodník, továreň, čistenie vozoviek v stavebníctve, bagrovanie sedimentu v kanalizácii a potrubiach, zber vrtov mestskej dažďovej vody, septikových nádrží, priekopa, kalu, savinu kalu. Ktoré sa široko používajú veľké, stredné a malé mestá, hygiena, mestská správa, poľnohospodárstvo, chemické továrne a banské podniky, majetkové spoločenstvá a ďalšie oddelenia.

Zariadenie na odpadové nasávanie nákladného vozidla sa skladá hlavne z podvozku nákladného vozidla, nádrže na čistú vodu, kanalizačnú nádrž, dva napájacie vzlety, vodné nasávanie vakuového kanalizačného čerpadla, vysokotlakového čerpadla, potrubného systému vodovodu, hydraulického systému, hadicového cievky, splachovacieho potrubia atď.



1, podrobné vysvetlenie konfigurácie sacieho vozidla s vysokým tlakom na čistenie odpadových vôd.

Teleso nádrže na čistenie a kanalizačné sacie vozidlo je jednodielna valcová konštrukcia, ktorá je rozdelená na dve časti. Predná časť je čistá voda a zadnou časťou je kanalizačná nádrž; Pracovná platforma ochranného plotu, ochranného plotu a pracovnej plošiny sú usporiadané na oboch stranách spodnej časti tela nádrže, skrinka na skladovacie náradie je na ľavej zadnej strane, ovládacia skrinka operácie je na pravej zadnej strane, vysokotlakový systém čistenia navijakov je umiestnený v zadnej časti tela nádrže a vodná potrubia je vybavená sprejovým systémom sprejovými systémami.



2,Ovládanie prevádzkového riadenia systému čistenia a sania odpadových vôd.



Operačný systém je koncentrovaný v ovládacej skrinke na pravej zadnej strane, ktorá riadi otváranie a zatváranie zdvíhania nádrže a spúšťanie zadných dverí, diaľkového ovládača plynu, vysokotlakové zatiahnutie a zatváranie vodovodných potrubí, predlžovanie a stiahnutie, otváranie a uzatváranie vodovodného potrubia, otváranie a zatváranie vankúšovej vody a zatváracia voda a zatváracia voda a zatváracia voda a zatváracia voda a zatváranie kapustu proti tlaku a zatvárania proti tlaku a zatvárania vankli A 4- polohu trojcestný ventil na kontrolu konverzie pozitívneho tlaku a záporného tlaku v nádrži.



3,Riadiaci systém pre potrubie

Obrázok1 je ventil medzi komunikáciou vodovodného rúrky medzi nádržou na čistenie vody a kanalizačnou nádržou a kanalizačná nádrž sa môže použiť ako nádrž na čistú vodu na skladovanie vody konverziou.

Obrázok2 je, že náplňový port nádrže na čistú vodu sa môže použiť aj ako príjem vody.

Obrázok3 je náplňový port rozptylu tepla a nádrže na chladiacu vodu vo vákuovom čerpadle v obehu vody.

Obrázok4 je sačný port odpadových vôd na pravej strane tela nádrže. Horná dýza sa používa na separáciu tuhých kvapalín v nádrži a odpadovej vody na vysokej úrovni a spodná dýza je hornou časťou kanalizačného sacieho portu. Na ochranu vákuového čerpadla je k dispozícii ventil proti výsumu.

Obrázok5 je vývodom kanalizácie ventilu pri chvoste tela nádrže. Hrubý ventil je samonosná výstup a malý vpravo je silným výtokom výboja, ktorý sa dá použiť aj ako vstupný vstup s priehľadnou vodou.

Obrázok6 je odtokový ventil na spodnej časti nádrže na čistú vodu na dôkladné čistenie a vypustenie.

Obrázok7 je odtokový ventil nádrže na vodu vákuovej čerpadla

Obrázok8 je tlakový a tesniaca nádrž na ústa pokrývky kanalizačnej sacej nádrže v hornej časti tela nádrže.

Obrázok9 je ventil vodovodného potrubia vysokotlakového vodného čerpadla v nádrži čistej vody.



4,Vzlete

Čistiace a kanalizačné sacie vozidlo prijíma dva elektrické vzlety. Vysokotlakové vodné čerpadlo prijíma vzlet zotrvačníka so zotrvačníkom v plnej sile. Výkon je výkonnejší a je umiestnený medzi motorom a prevodovkou. Silské zariadenie je umiestnené na pravej strane prevodovky a je vybavené hydraulickým olejovým čerpadlom, ktorý tiež poháňa teleso nádrže, aby sa zdvihol a spadol spínač zadných dverí, ktorý je možné prevádzkovať a používať nezávisle.



5,Ochranný systém čistenia a saviny odpadových vôd

Obrázok1 je tlakomer vo vákuovom potrubí

Obrázok2 je bezpečnostný ventil tlaku vo vákuovom potrubí

Obrázok3 je obrazovka filtra v potrubí čistej vody

Obrázok4 a obrázok7 sú odpaliská s rúrkovým filtrom

Obrázok5 je obrazovka filtra na vstupnom a výstupe vákuového čerpadla a obrázok3 je filter

Obrazovka v potrubí čistej vody.

Obrázok6 a 8 sú anti-výsuvné ventily výstupného prístavu vakuového plynovodu, ktoré bránia tekutine v nádrži nasať celú nečistotu nádrže do vákuového čerpadla.

Picture9 je obrazovka filtra na vákuový kanalizačný plynovod.



6,Výrobný proces čistiaceho a kanalizačného sacieho nákladného vozidla

Zváranie a montáž tela nádrže, inštalácia vzletu energie, inštalácia vysokotlakového vodného čerpadla a sacie čerpadlo na odpadové vody, montáž a ladenie systému riadenia potrubia.

7,Pracovný stav čistiaceho a kanalizačného sacieho nákladného vozidla

Skontrolujte, či je prevádzka a zatvorenie úst nádrže na hornej časti kanalizačnej sacej nádrže správna. Pri saní kalu venujte pozornosť miešaniu tuhej kvapaliny. Kanica môže byť vypustená samovražedným alebo núteným výborom. Ak je nádrž plná, nepracujte metódu zdvíhania a vypúšťania nádrže. V závislosti od typu materiálu vyberte príslušný nástroj na rezanie dýzy na konštrukciu.



8,Proces balenia a prepravy

Celý nákladný automobil je postriekaný tekutým voskom, aby sa zabránilo korózii, a preprava sa môže vykonať v skrinkách na rolu alebo rámových skrinkách. V kombinácii s nákladmi na dopravu a ďalšími možnosťami je vzdialenosť a čas mora dlhá a plachta je plne zakrytá na ochranu kvalifikovaného dodávky nákladného vozidla.





Ak existuje nejaká otázka, neváhajte ma kontaktovať.
